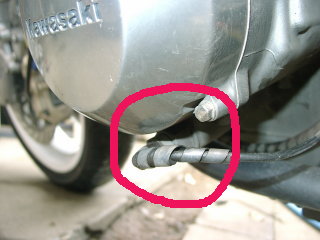

受熱部はエンジン左側のエンジンカバー

下部へ取り付けます。

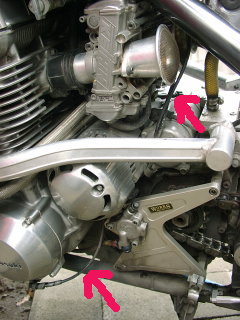

ケーブルはエンジン後方からキャブ後方、

そのままタンク下へ取り回します。

私の場合、初期型のＮプロ油温計のため

ケーブルが長いです。

もともと車用を流用してるので、バイク用の

長さになっていません。

タンク下でケーブルの長さを調整してます。

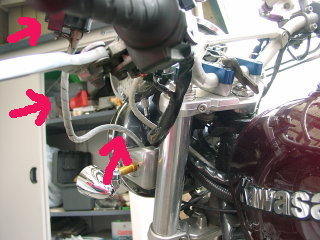

メーター用リード線はタンク下からこのように

取り回します。

照明用リード線はヘッドライトカバーの中へ。

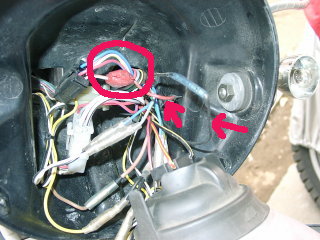

照明用リード線の取り付けです。

１本はアース、もう１本はライトのケーブルへ

取り付けます。

ライトケーブルへの接続はは○印の分配器（？）を

利用します。

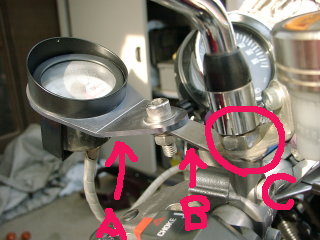

ステー回りです。

Ａが付属のステー、Ｂが延長用に買った

ステーです。

Ｃのミラー取り付け部分で固定します。

ＡのステーをそのままＣの部分で固定でも

ＯＫです。

ライディングポディションで見やすい位置に

セットしましょう。
